Driver TMC2209 ad alta corrente e microstepping, ricambio per stampante 3D 2208, A4988, LV8729

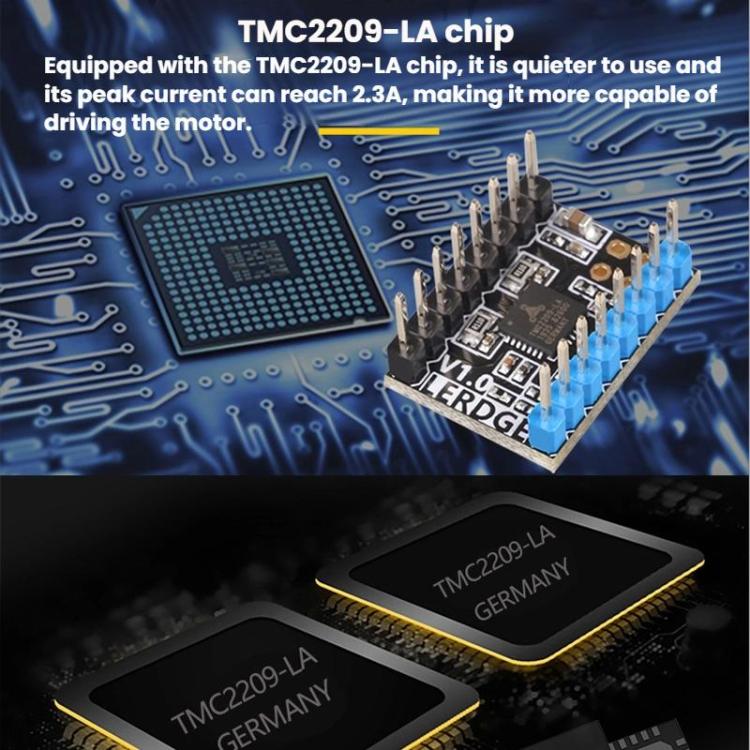

1. La corrente di picco può raggiungere i 2,3 A, migliorando la capacità del motore di azionamento.

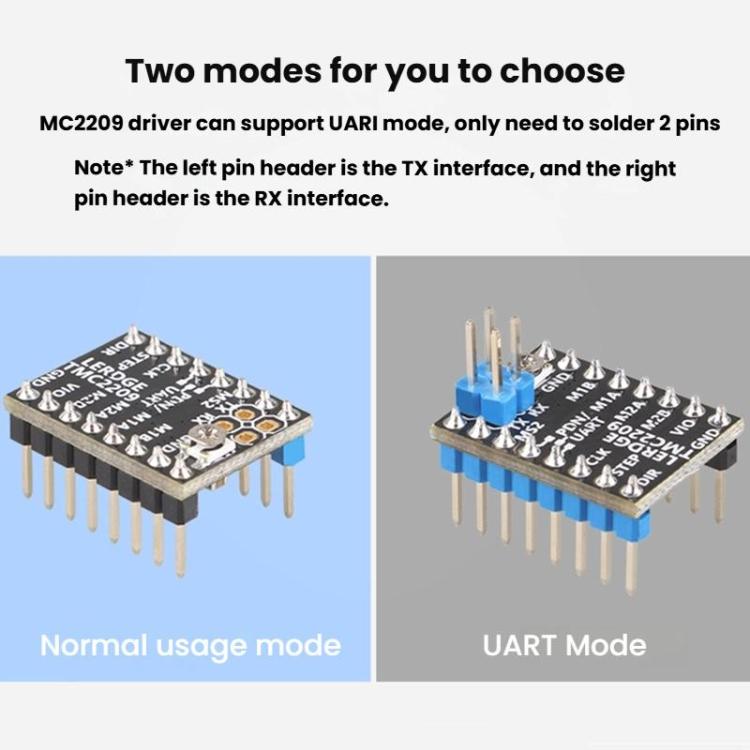

2. Sono disponibili due modalità: uso normale/modalità UART.È necessario saldare solo due pin e la modalità UART è supportata.
3. Può azionare il motore in condizioni estremamente silenziose, consentendo un rumore di controllo del motore inferiore a 15 dB, con un rumore significativamente inferiore a quello del metodo di controllo della corrente tradizionale.

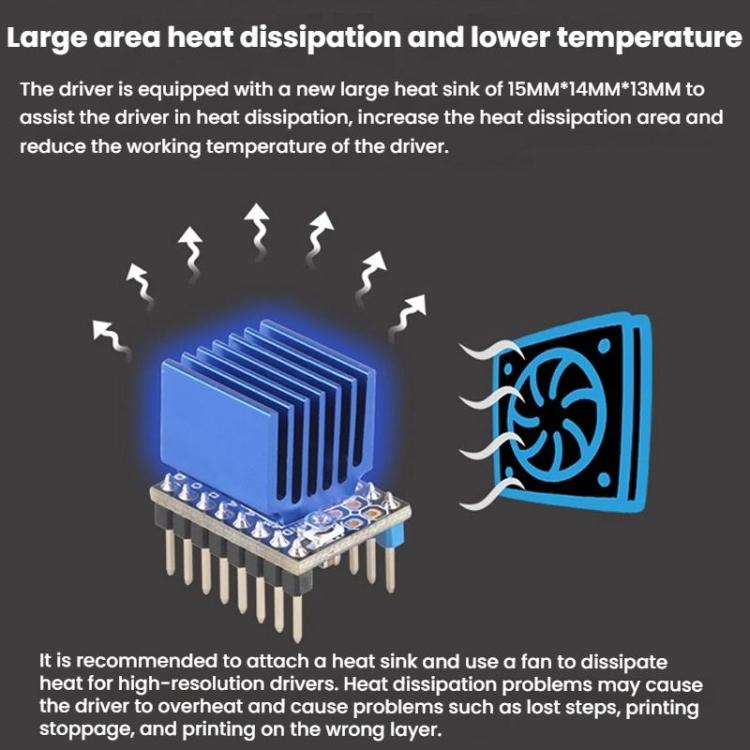

4. L’ampia superficie di dissipazione del calore consente al calore del chip di azionamento di essere rapidamente dissipato attraverso il dissipatore di calore, il che è vantaggioso per il normale funzionamento della stampante.

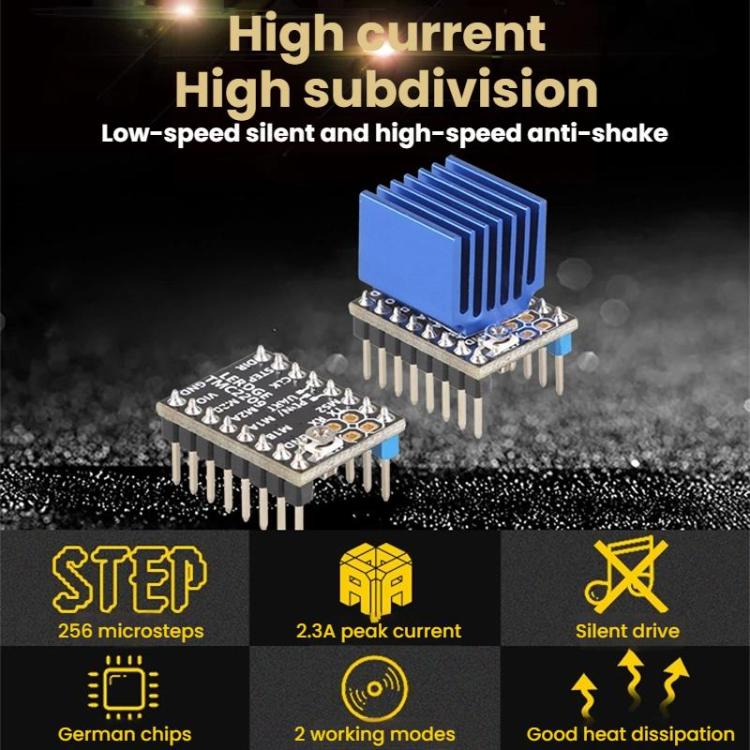

5. Anti-shake ad alta risoluzione e alta velocità.
Parametri
1. Microstep: 256 suddivisioni
2. Configurazione: STEP/DIR O UART
3. Tensione per il pilotaggio del motore di carico: 5,5 – 28 V
4. Corrente teorica: 2 A

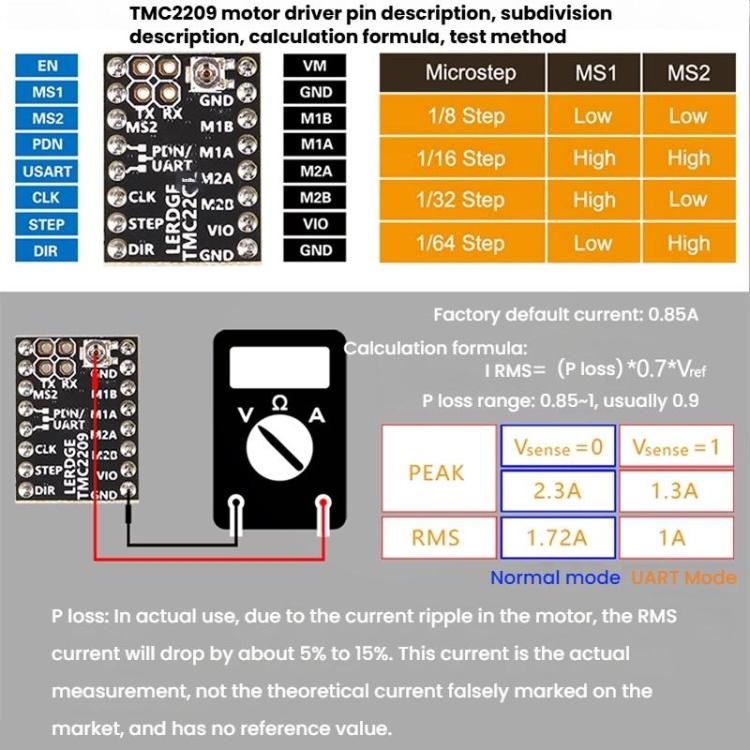

5. Corrente predefinita di fabbrica: 0,85 A
6. Tensione di lavoro logica del circuito integrato: 3 – 5 V
7. Corrente consigliata: non superiore a 1,7 A
8. Applicazione: Questo driver è utilizzato su diverse schede di controllo principali 3D.È applicabile solo nel campo della stampa 3D.

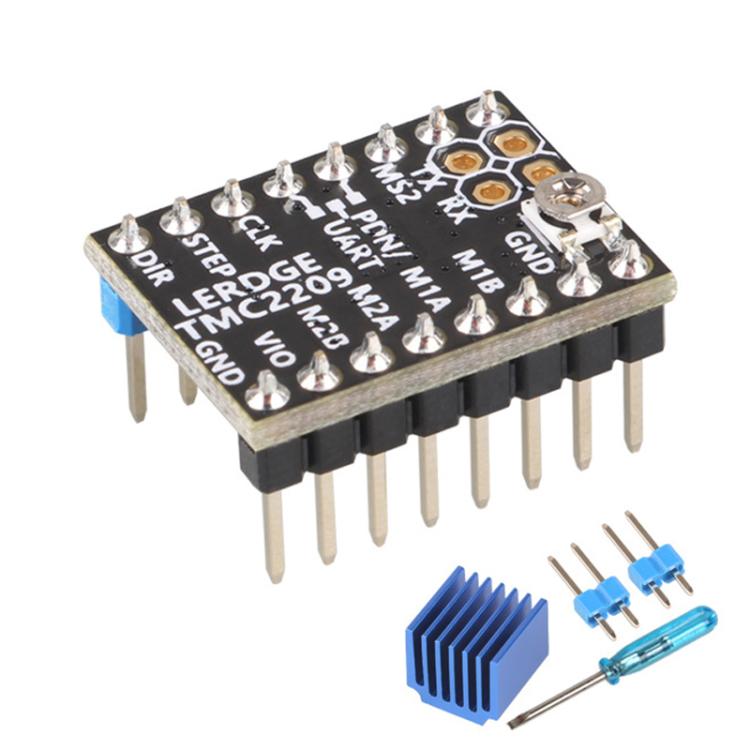

9. Contenuto della confezione: 1 driver TMC2209, 1 dissipatore di calore, pin, 1 chiave a brugola
10. Peso: circa 10 g
Note sull’utilizzo
1. Prestare particolare attenzione alla direzione di azionamento.Non inserirlo in posizione inversa.
2. Quando si misura la tensione, non collegare il motore;altrimenti, è facile bruciare il driver.
3. Quando si misura la tensione, collegare l’alimentatore e non semplicemente l’alimentatore USB.
4. Quando si utilizza la scheda di controllo della stampante, mantenere i 3 ponticelli sotto il connettore.

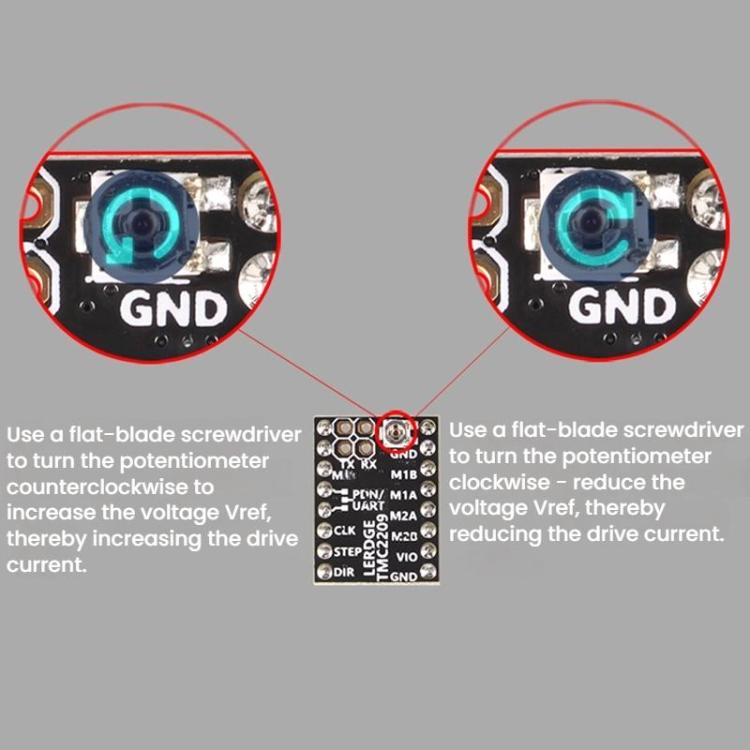

5. Prima di regolare la manopola, l’operazione deve essere eseguita con l’alimentazione spenta.Una volta completata la regolazione, accendere l’alimentazione per la misurazione, per evitare che il driver o la scheda madre si brucino.
6. Quando si collega il dissipatore di calore, prestare attenzione alla distanza tra il dissipatore e i pin.In caso contrario, si verificherà un cortocircuito tra il dissipatore e i pin.
7. Quando il driver è in funzione, garantire una corretta dissipazione del calore (dissipatore di calore + ventola di raffreddamento) per evitare un funzionamento anomalo dovuto al surriscaldamento del driver.
