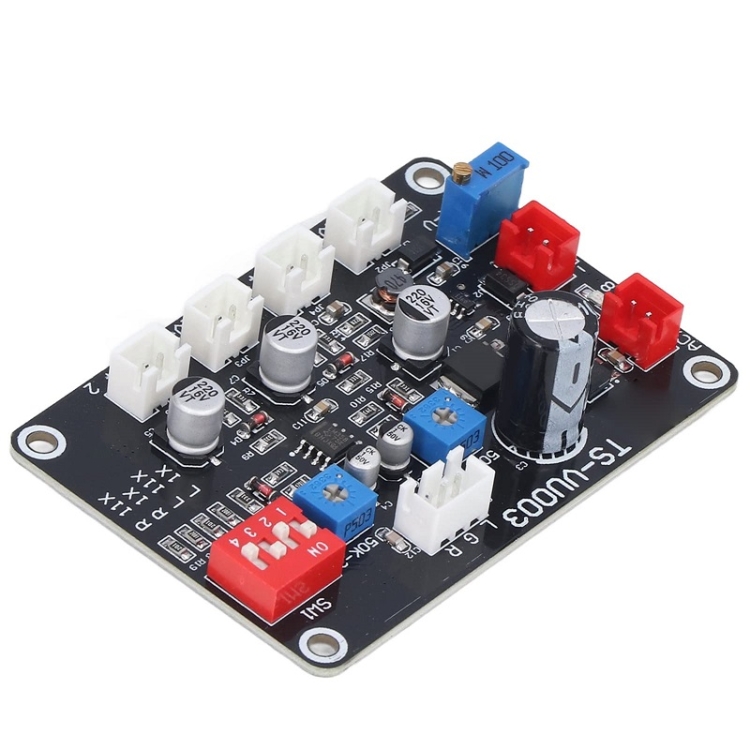

Il modulo della scheda driver del misuratore VU regola l’amplificatore di potenza

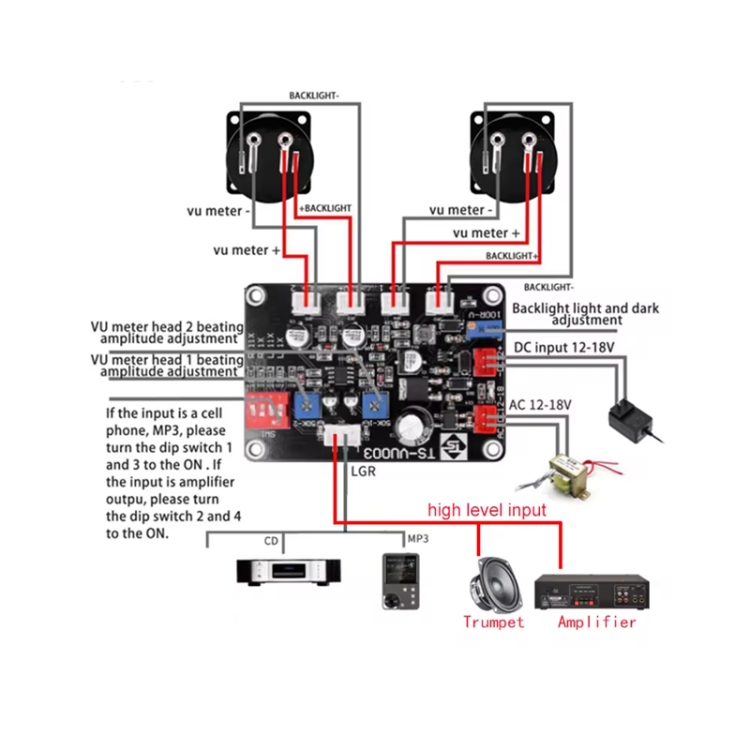

1. Alimentazione AC/DC12-16V, distinguere tra terminali di ingresso AC e DC.L, G, R: Questi sono i terminali di ingresso a doppio canale della scheda driver, che possono essere collegati all’audio di telefoni cellulari, schede audio per computer, preamplificatori e altri dispositivi sorgente audio (il segnale è il segnale che le cuffie possono sentire) e il terminale di uscita dell’amplificatore per ottenere il segnale.Durante il cablaggio, L, G e R corrispondono rispettivamente ai canali sinistro, di terra e destro del dispositivo sorgente audio.Se l’ingresso è un telefono cellulare, una scheda audio per computer, un preamplificatore e altre sorgenti audio, ruotare i dip switch 1 e 3 verso l’estremità ON.1. Alimentazione AC/DC12-16V, distinguere tra terminali di ingresso AC e DC
2. L, G, R: Questi sono i terminali di ingresso a doppio canale della scheda driver, che possono essere collegati all’audio di telefoni cellulari, schede audio per computer, preamplificatori e altri dispositivi sorgente audio (il segnale è il segnale che può essere sentito dalle cuffie) e all’uscita dell’amplificatore di potenza.Durante il cablaggio, L, G e R corrispondono rispettivamente ai canali sinistro, di massa e destro del dispositivo sorgente audio.Se l’ingresso è un telefono cellulare, una scheda audio del computer, un preamplificatore e altre sorgenti audio, ruotare i dip switch 1 e 3 verso l’estremità “ON”.Se l’ingresso è l’uscita dell’amplificatore di potenza, ruotare i dip switch 2 e 4 verso l’estremità “ON”.Il segnale verrà compresso 11 volte.Si noti che i dip switch da 1 a 4 non possono essere ruotati verso l’estremità “ON” contemporaneamente.3. Il potenziometro regolabile “100R-V” viene utilizzato per regolare la luminosità della retroilluminazione del misuratore VU
4. I potenziometri regolabili “50k-1” e “50k-2” controllano rispettivamente l’ampiezza del salto del puntatore del misuratore VU 1 e del misuratore VU 2
5. Realizzato in materiale ABS in fibra di vetro di alta qualità
6. I componenti della scheda driver sono finemente realizzati e durevoli
7. Le prestazioni stabili migliorano il misuratore VU, il puntatore oscilla rapidamente, la risposta è sensibile, l’ampio circuito di stabilizzazione della tensione e le prestazioni di lavoro sono più stabili
8. Questa scheda driver supporta un accesso basso, ha una retroilluminazione regolabile in luminosità e oscurità e un azionamento intelligente
