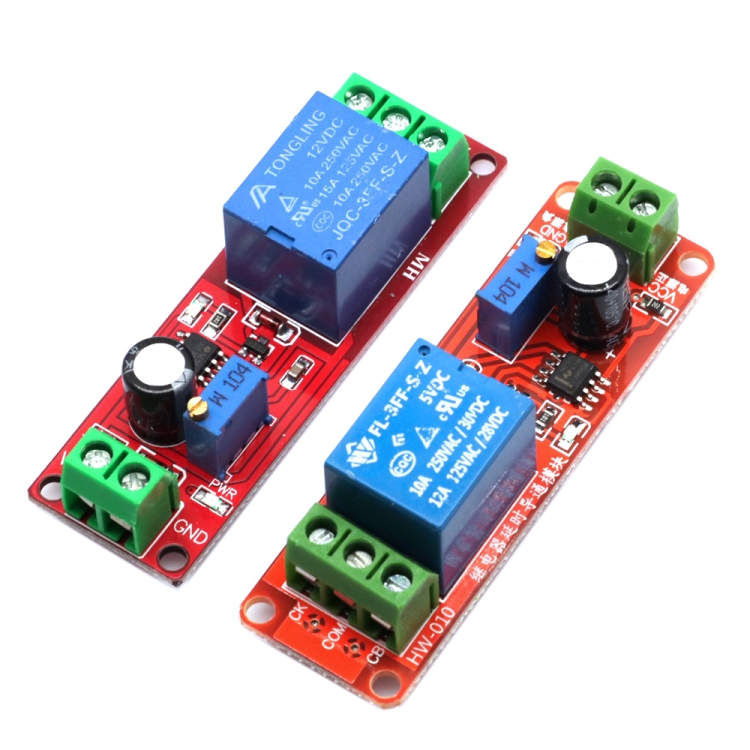

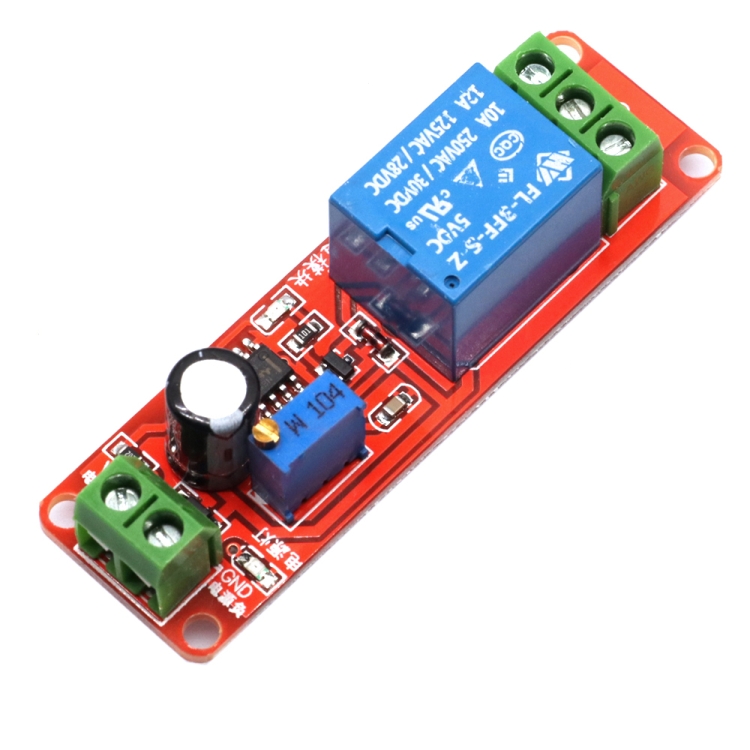

NE555 Relè temporizzato Relè temporizzato Relè temporizzato Interruttore di controllo timer Relè per auto

1. Dimensioni: 6,8 cm x 2,1 cm
2. Chip principale: NE555
3. Tensione di funzionamento: CC 12 V/5 V
Caratteristiche:
1. Il ritardo del relè e l’alimentazione sono collegati. Specifico come segue: per l’alimentazione 12V/5V al relè, relè non immediato e assorbimento, relè lo stato dell’uscita su: normalmente aperto e disconnessione pubblica, normalmente chiuso e conduzione pubblica;Attendere un ritardo di 1-10 s (regolabile), relè e assorbimento, a questo punto lo stato delle uscite relè è: normalmente aperto e conduzione pubblica, normalmente chiuso e pubblico disconnesso; finché il modulo viene alimentato continuamente, questo stato rimarrà.
2. Il tempo di ritardo è regolabile (0-10 secondi)
4. Aumentare il potenziometro per aumentare il tempo di ritardo
5. Aumentando il condensatore C1 si può aumentare il tempo di ritardo
6. Con spia di alimentazione in ingresso
7. Con indicatore luminoso di inserimento del relè
8. Può controllare apparecchiature CA 220 V/10 A.(Apparecchiature di controllo di grandi dimensioni 2000 W)
9. Con protezione a ruota libera del relè.

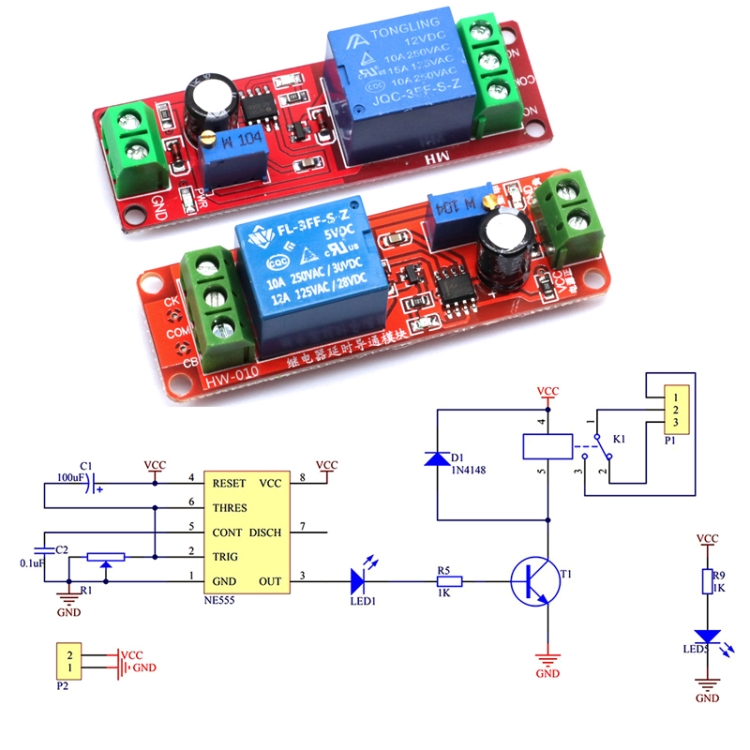

10. Formula del tempo di ritardo: T=1,1RC.Ad esempio: condensatore 100uf resistore 100K T=1,1 x 100000 x 0,0001=11 secondi
Applicazioni
1. L’apparecchiatura di bordo sul ritardo, impedisce una corrente eccessiva quando l’accendisigari dell’auto brucia l’apparecchiatura di bordo.
2. È necessario disporre di un ordine per avviare l’occasione, per evitare che più dispositivi contemporaneamente avviino la corrente in apparecchi in fiamme troppo grandi.
