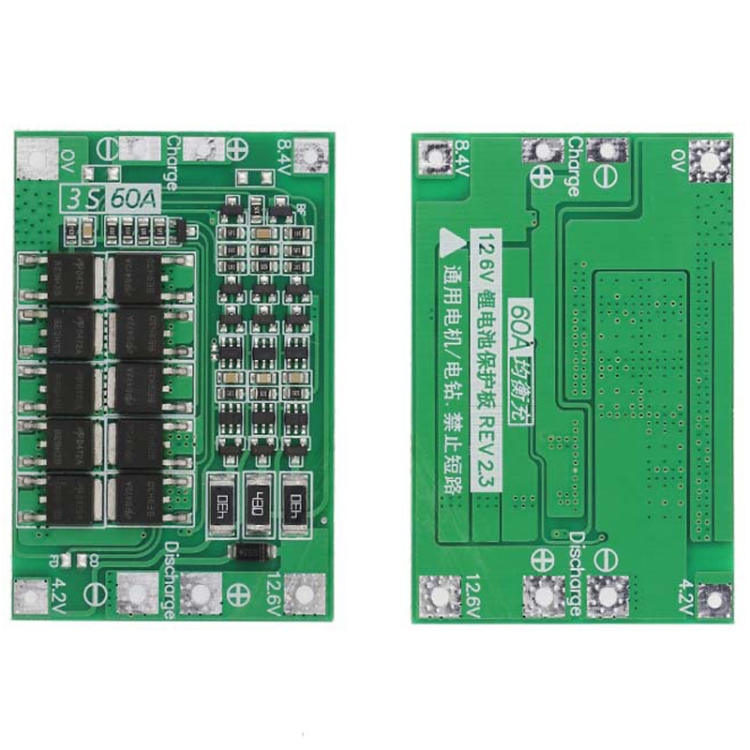

Scheda di protezione caricabatteria agli ioni di litio 3S 11,1 V 12,6 V 60 A 18650

1. Tensione di carica: 12,6 V-13,6 V
2. Corrente di carica continua (limite superiore): 10 A
3. Corrente di scarica continua (limite superiore): 60 A (se l’ambiente di dissipazione del calore non è buono, ridurre l’uso della corrente di carico)
4. Ambito di applicazione: adatto per batterie al litio con una tensione nominale di 3,7 V e una tensione completa di 4,2 V (incluse batterie al litio polimeriche 18650, 26650, non vi è alcuna limitazione sulle dimensioni esterne)

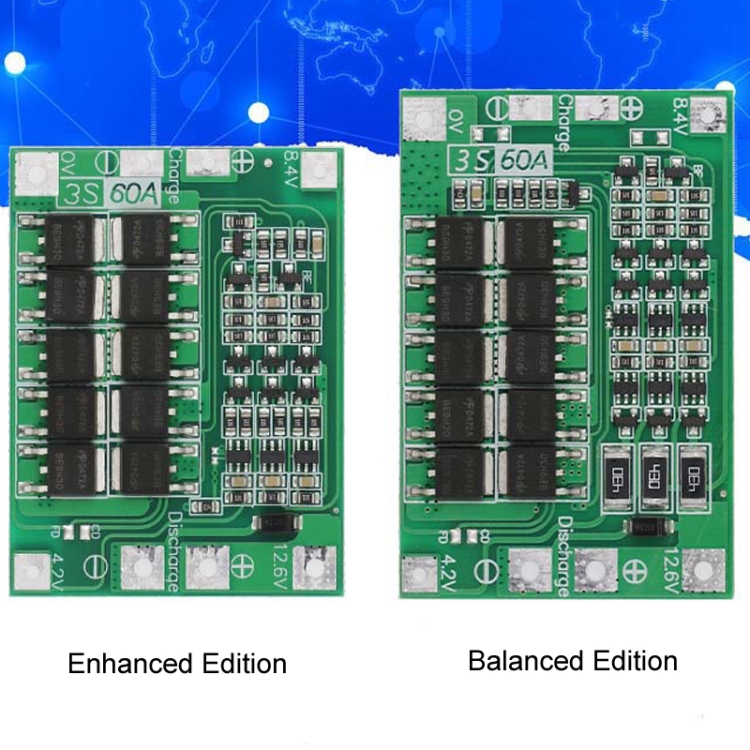

5. Peso del prodotto: versione potenziata di circa 8,8 g, versione bilanciata di circa 9,8 g
6. Dimensioni: la versione migliorata è di circa 41 x 55 x 3,4 mm, la versione bilanciata è di circa 41 x 62 x 3,4 mm
Istruzioni per l’uso:
1. Versione potenziata: adatta per trapani con corrente di avviamento fino a 120 A e potenza fino a 260 W
2. Versione equalizzata: adatta per trapani con corrente di avviamento fino a 120 A e potenza fino a 260 W, con funzione di carica equalizzata
Attenzione:
1. Per avviare correttamente il trapano sono necessarie tre batterie di alimentazione 10C-20C o sei batterie di alimentazione 5C-10C (modelli di batterie di alimentazione consigliate: per SONY VTC4, VTC4A, VTC5A, VTC6), cavi di collegamento OV e 12,6 V, utilizzando fili di rame da 4millimetri quadrati o più (non è possibile utilizzare le linguette in nichel)
2. Avviare con successo la motocicletta con i requisiti più elevati della batteria, sono necessarie 6 batterie di alimentazione 15C-20C o 12 batterie di alimentazione 10C-15C (modelli di batterie di alimentazione consigliate: per SONY VTC4, VTC4A, VTC5A, VTC6) e la motocicletta ha bisognoavere un circuito di stabilizzazione della tensione di carica

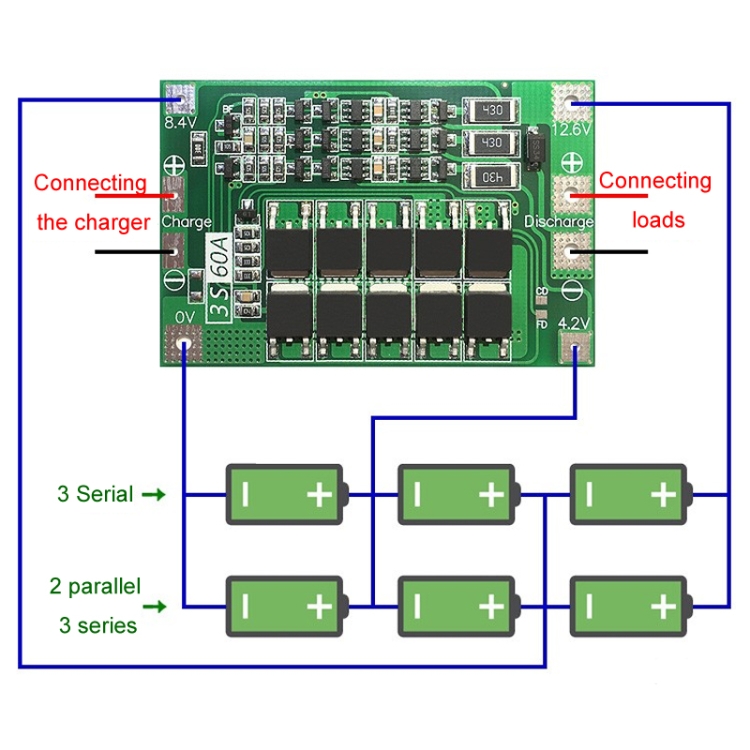

3. Rigorosamente secondo lo schema di cablaggio OV, 4,2 V, 8,4 V, 12,6 V, la linea di saldatura non può toccare alcun componente sulla scheda, non cortocircuitare intenzionalmente

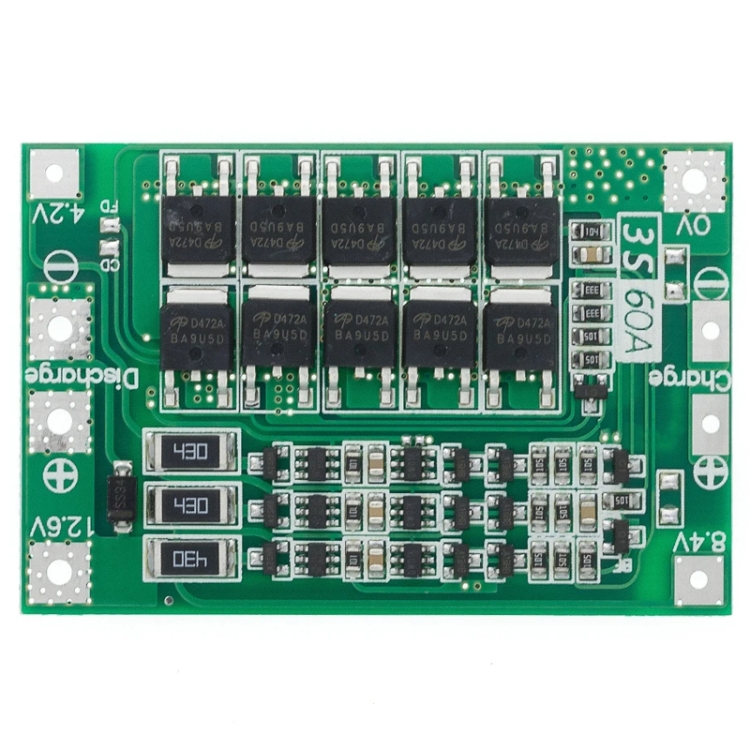

4. Quando si salda la batteria per la prima volta o si carica, finché una singola batteria supera i 4,2 V, il resistore 430 si surriscalda e si scarica (scarica a circa 4,19 V per interrompere il riscaldamento), come il riscaldamento serio del resistore 430 (quindicaldo che non osi toccare), controlla se il filo è sbagliato
