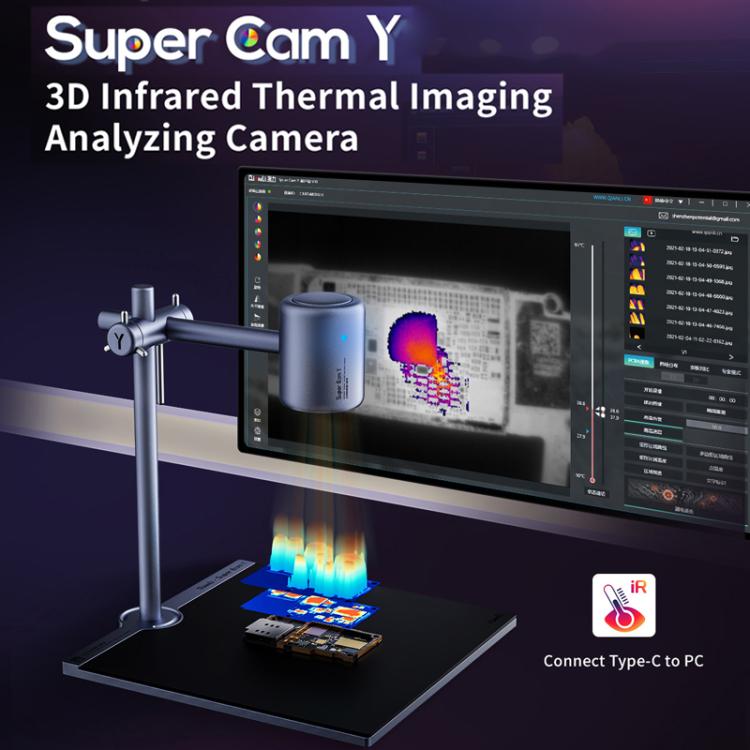

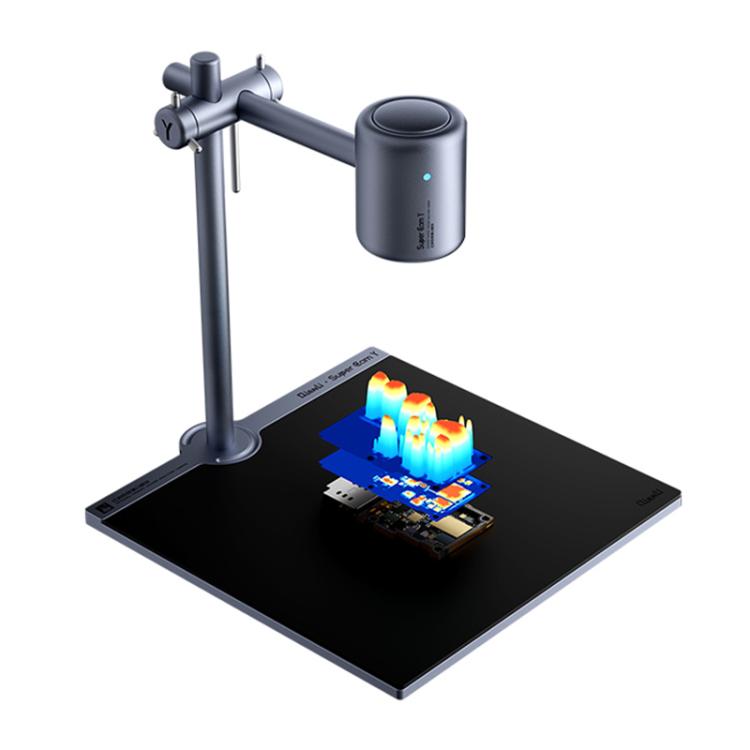

Telecamera di analisi per immagini termiche a infrarossi 3D QianLi Super Cam Y

1. Dispositivo professionale per il test della scheda madre, per contribuire a migliorare l’efficienza lavorativa
2. Dite addio ai metodi di test della scheda madre obsoleti e complicati, sempre all’avanguardia nella manutenzione avanzata

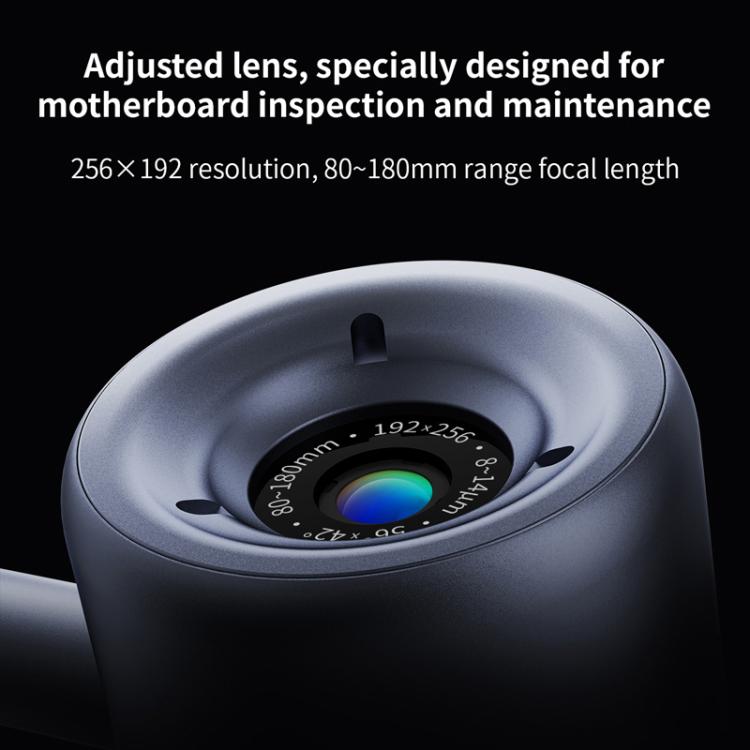

3. Obiettivo regolato, appositamente progettato per l’ispezione e la manutenzione della scheda madre, risoluzione 256 x 192, lunghezza focale di 80~180 mm

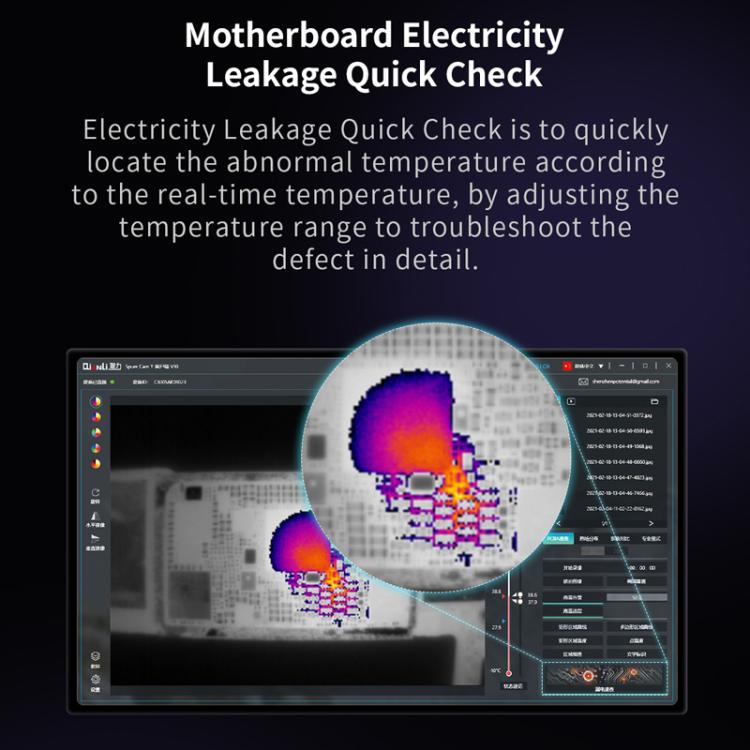

4. Il controllo rapido delle perdite di corrente elettrica consente di individuare rapidamente temperature anomale in base alla temperatura in tempo reale, regolando l’intervallo di temperatura per risolvere il problema in dettaglio
5. Quando la temperatura supera quella impostata, l’allarme suonerà e lampeggerà con una cornice rossa.6. È possibile utilizzare questa funzione per tracciare il punto di temperatura più alto sullo schermo e contrassegnare la temperatura.
7. La modalità professionale si concentra sulla valutazione del prodotto e sull’analisi della distribuzione del calore, come l’analisi della razionalità del design della struttura termica del circuito stampato e la progettazione dell’efficienza di dissipazione del calore del prodotto, ecc.

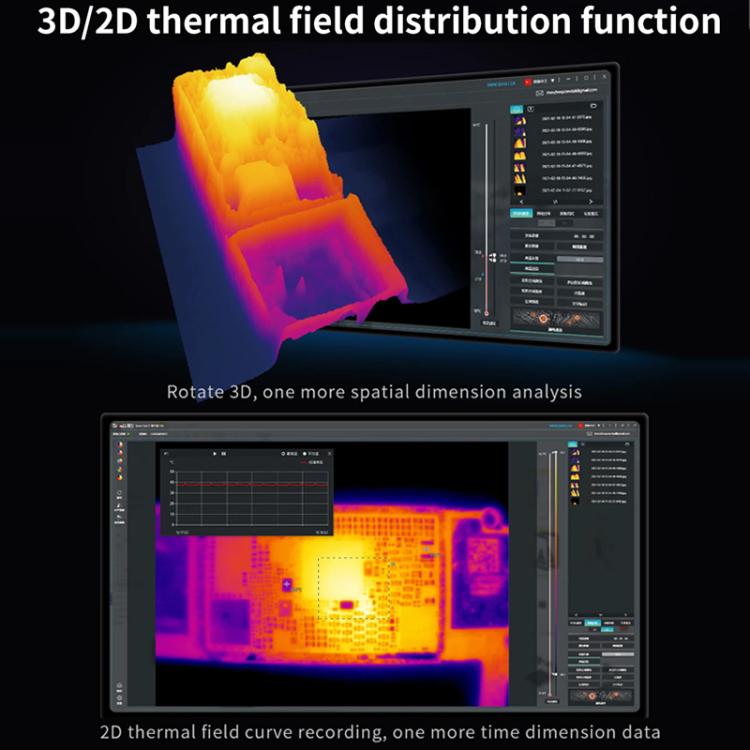

8. Rotazione 3D, un’ulteriore analisi della dimensione spaziale, registrazione della curva del campo termico 2D, un’ulteriore analisi dei dati della dimensione temporale.

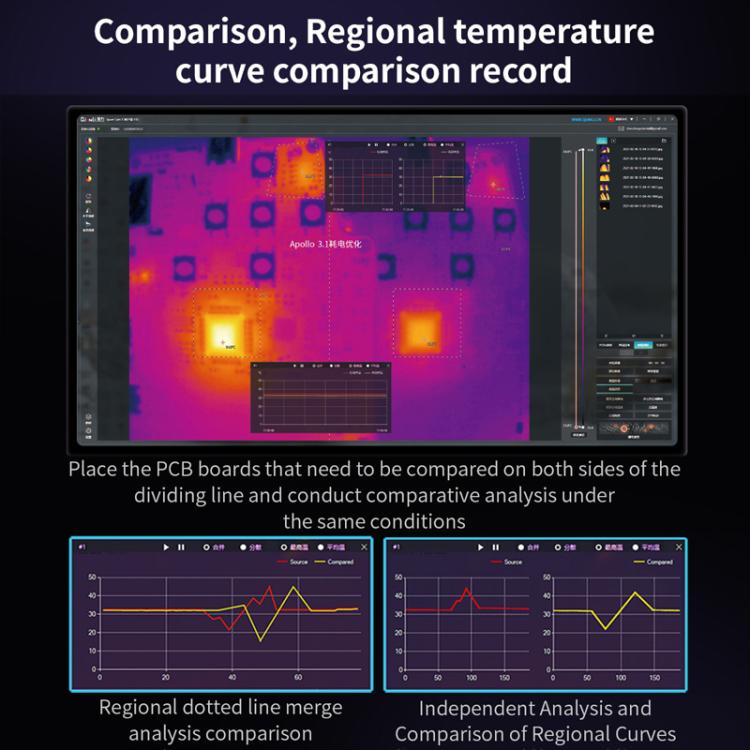

9. Progettazione e ottimizzazione per il confronto della distribuzione termica e la verifica della differenziazione dei difetti. Registrazione del confronto della curva di temperatura regionale, confronto in sovrapposizione, ecc.
10. Posizionare le schede PCB da confrontare su entrambi i lati della linea di demarcazione ed eseguire un’analisi comparativa nelle stesse condizioni.

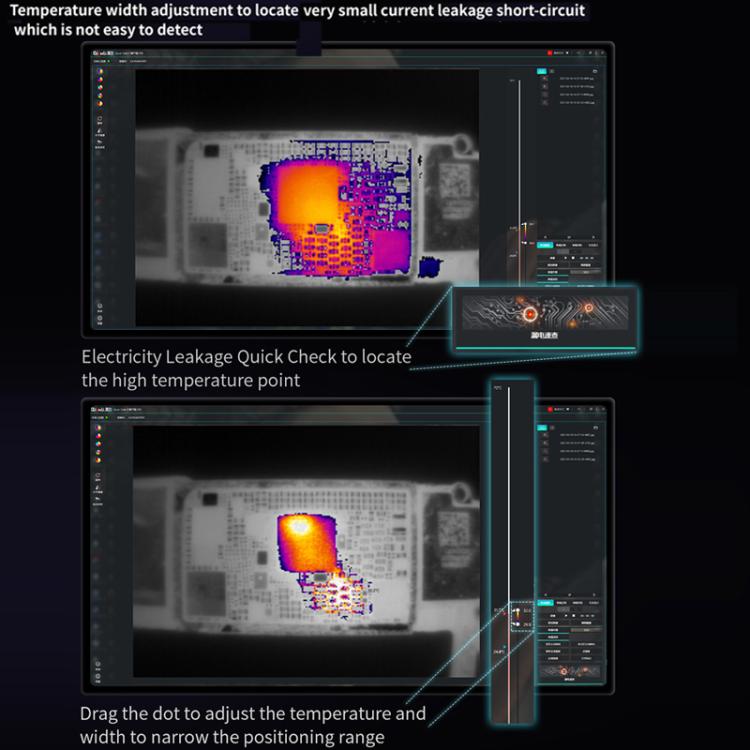

11. In caso di una dispersione di corrente molto piccola o di una grande fonte di interferenza nelle vicinanze, il (controllo rapido delle dispersioni elettriche) non riesce a individuare facilmente il componente di dispersione. È possibile regolare l’intervallo di temperatura per modificare il contrasto dell’immagine e individuare il componente di dispersione.

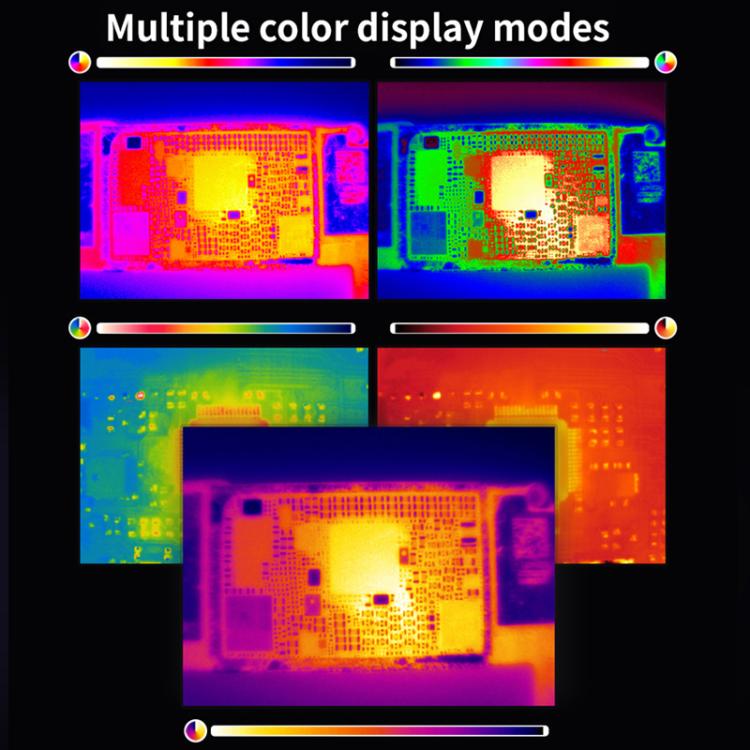

12. Passare da una tavolozza di colori all’altra in base alle diverse applicazioni, 5 diverse tavolozze di colori.

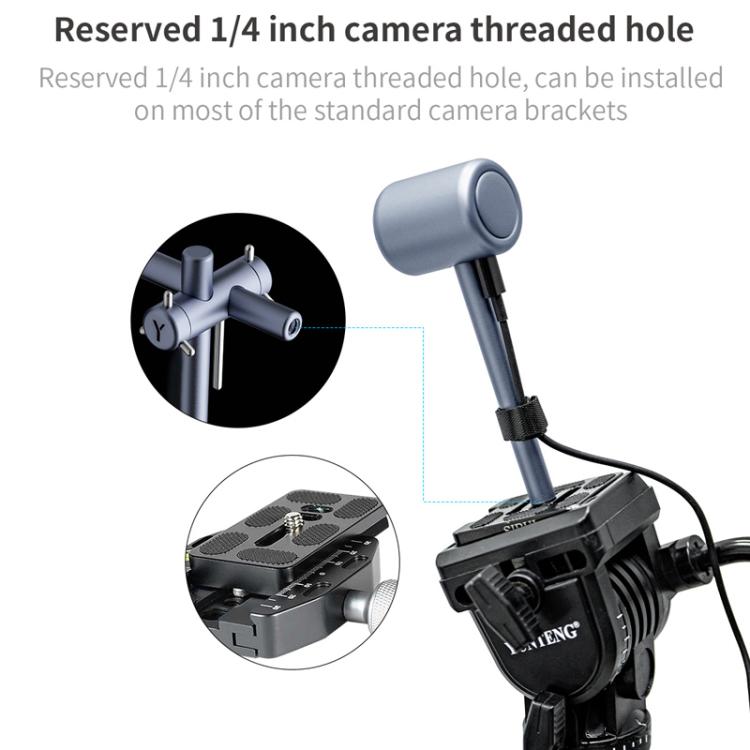

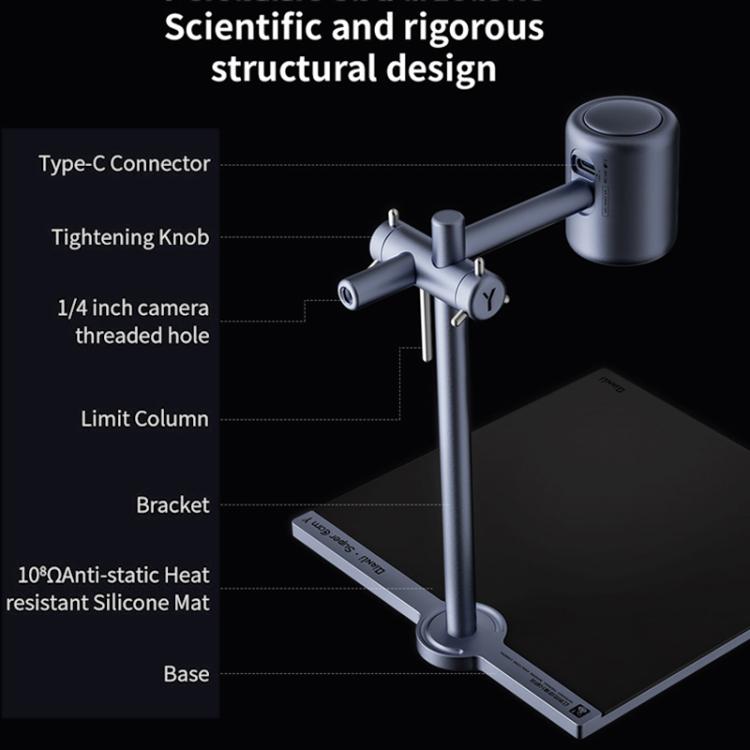

13. Riservato.Foro filettato da 1/4 di pollice per telecamera, installabile sulla maggior parte delle staffe standard per telecamere.
Specifiche:
1. Tipo di rilevatore: rilevatore all’ossido di vanadio non raffreddato
2. Risoluzione: 256 × 192
3. Intervallo di lunghezza d’onda: 8~14 µm
4. Angolo di visione: 56 × 42 gradi
5. Frequenza di fotogramma: 25 Hz

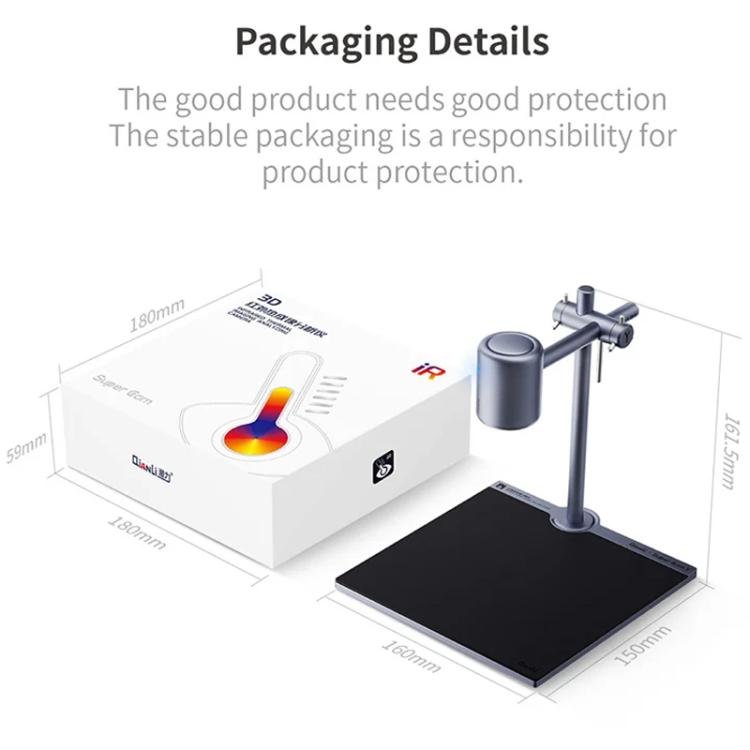

6. Dimensioni della staffa: 150 mm × 160 mm × 161,5 mm
7. Peso: 435 g
8. Installazione: rimovibile
9. Tensione di ingresso: 5 V CC
10. Consumo energetico: <250 mW
11. Modalità di visualizzazione: termografia a infrarossi
12. Tipo di porta: tipo C
13. Formato di archiviazione immagini: JPG (640 × 480)
14. Formato di archiviazione video: MP4
15. Funzione di misurazione della temperatura: temperatura a pieno formatoMisurazione
16. Distanza di misurazione della temperatura: 80~180 mm
17. Precisione di misurazione della temperatura: +-5 o +-5%
18. Intervallo di temperatura: 0~120 gradi Celsius
19. Intervallo di temperatura di conservazione: -15~60 gradi Celsius
20. Umidità: Temperatura relativa
