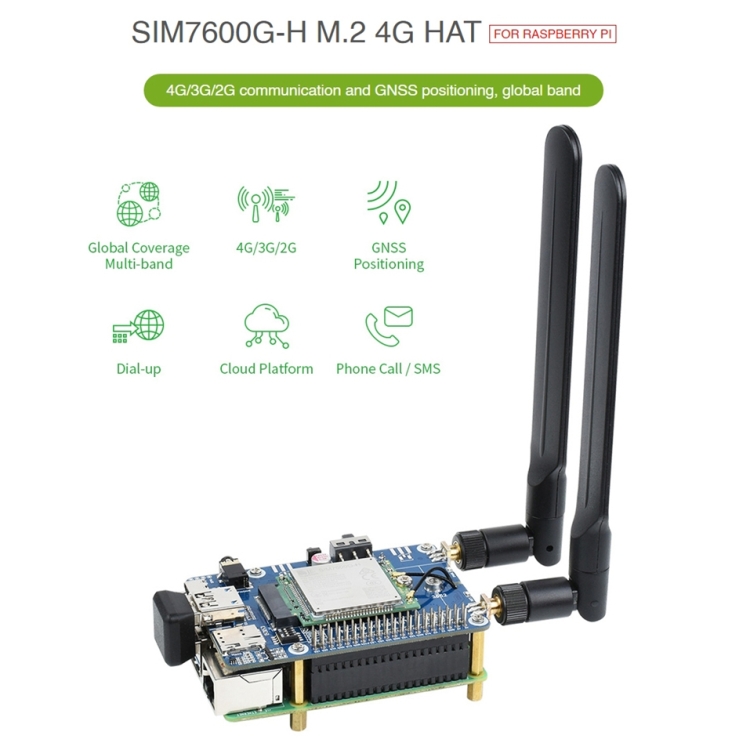

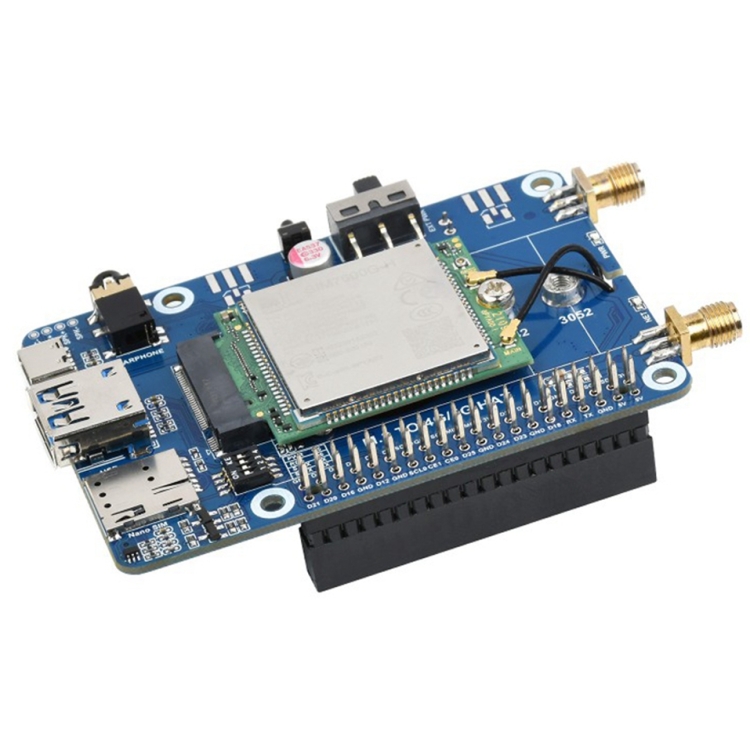

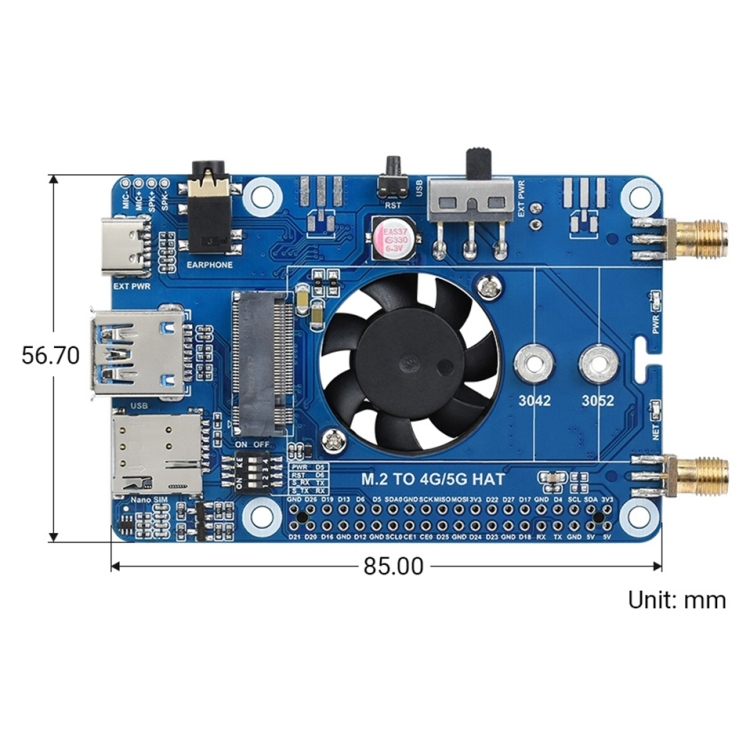

WaveShare SIM7600G-H M.2 4G HAT LTE Cat4 Modulo di banda globale GNSS ad alta velocità per Raspberry Pi

Funzionalità
1. Questo è un cappello di comunicazione Raspberry PI 4G/3G/2G con posizionamento GNSS e connessione a banda globale LTE Cat4 ad alta velocità. Collegandolo a schede host PC, Raspberry Pi o Jetson Nano, è facile abilitare networking ad alta velocità 4G, comunicazione della piattaforma cloud, telefonate/SMS e funzioni di posizionamento GNSS globali.
2. Supportare il dial-up, la telefonata, SMS, TCP, UDP, MQTT, HTTP (S), FTP (S) e così via
3. Posizionamento GNSS: GPS, BEIDOU, GLONASS, GALILEO, QZSS, stazione base LBS

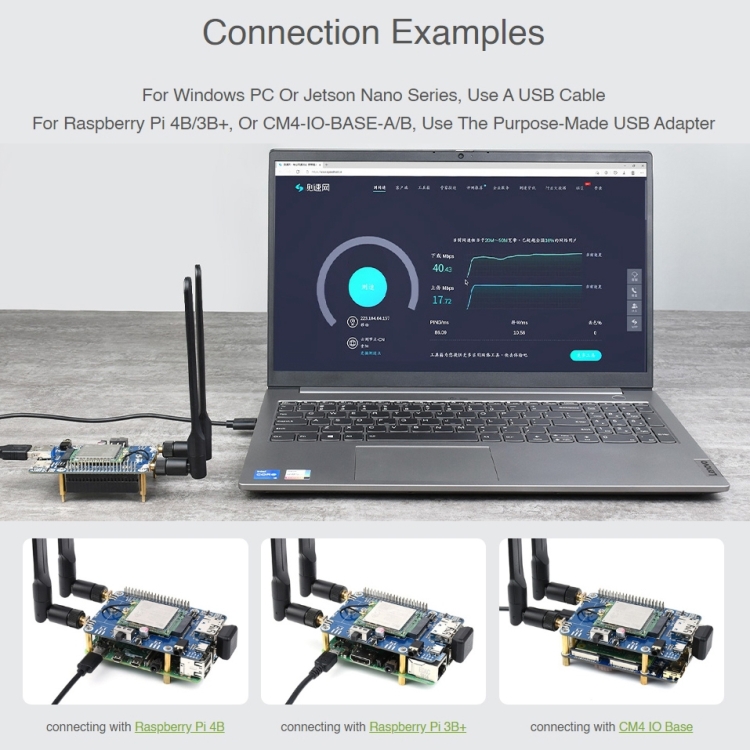

4. Porta USB 3.1 (compatibile USB 2.0) per la connessione a PC, Raspberry Pi o Jetson Nano Host Board per abilitare la comunicazione 4G ad alta velocità
5. Pin di controllo UART, PWR e RST, traduttore a livello di tensione integrato, abilitato tramite interruttore DIP, per l’uso con host come Raspberry Pi o Arduino
7. Il connettore USB-C a bordo, abilitato tramite switch, per il collegamento dell’alimentatore autonomo per il modulo, consente più carichi, alimentazione flessibile AMD stabile AMD
8. Alimentazione a bordo Switch Off Switch, pulsante di ripristino e indicatore LED, facile da attivare/disattivare il modulo o monitorare lo stato operativo
9. Interfacce di antenna SMA 4x riservate a iPEX, con connettori 2x pre-saldati per facilmente usando antenne, consente di modificare la posizione dell’antenna SMA
10. Jack audio a bordo e decodificatore audio, consente l’operazione audio come fare la telefonata
11. Circuito di alimentazione ad alta efficienza, fino a 3A corrente di uscita
Specifiche
Banda di frequenza:
1. LTE CAT-4: LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
2. LTE-TDD: B34, B38, B39, B40, B41
3. 3G: UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
4. 2G: GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz
GNSS:
1. Sistemi satellitari: GPS, Beidou, Glonass, Galileo, QZSS
2. Tipo di ricevitore:
– 16-channel
– C/A Codice
3. Sensibilità:
–159 dbm (GPS) / -158 dbm (glonass) / tbd (beidou)
– Inizia a freddo: -148 dbm
4. Time-to-First-Fix (apertura):
– Inizia a freddo: meno di 35 secondi
– Inizia calda: meno di 1s
SMS e audio
1. SMS:
– Tipi supportati: MT, MO, CB, testo, PDU
– Storage: USIM Card and Me (impostazione predefinita)
2. Funzione audio:
– Supportare la cancellazione dell’eco
– Supportare la riduzione del rumore
Elenco dei pacchetti
1. M.2 a 4G/5G HAT x 1
2. SIM7600G-H-M.2 x 1
3. Antenna 2pcs x 1
4. Cavo adattatore IPEX 2pcs x 1
5. 2**20pin Pin Intestazione x 1
6. Antenna GPS passiva x 1
7. Cavo USB3.0 Dual Plug X 1
8. Adattatore USB3.0 x 1
9. Adattatore USB2.0 x 1
10. Cap protettivo SMA 2pcs x 1
11. Pacchetto di viti x 1
